Buyung Akram,
(GMT) 03:26:38 Rabu, 09 April 2008)
| |

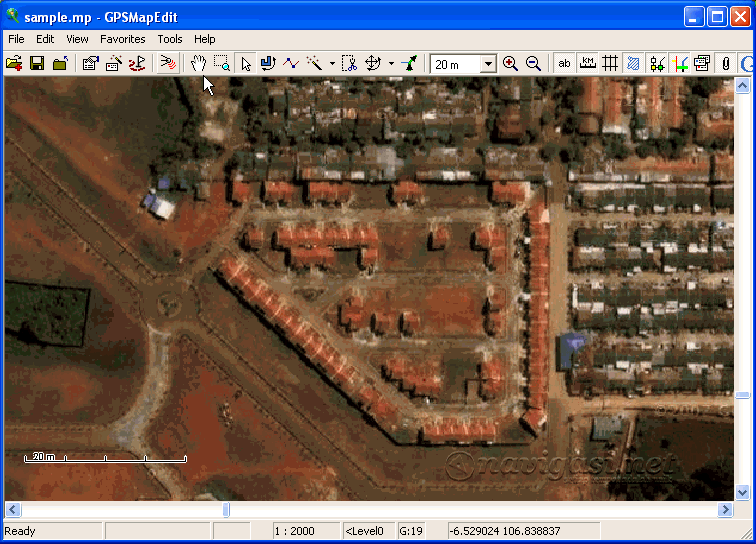

Tahap awal saya akan mencoba memberi contoh cara membuat track jalan dengan menggunakan aplikasi MapEdit. Adapun mengenai penentuan tipe jalan sudah pernah saya jelaskan pada forum yang lain .
|
|
Buyung Akram,
(GMT) 03:27:00 Rabu, 09 April 2008)
| |

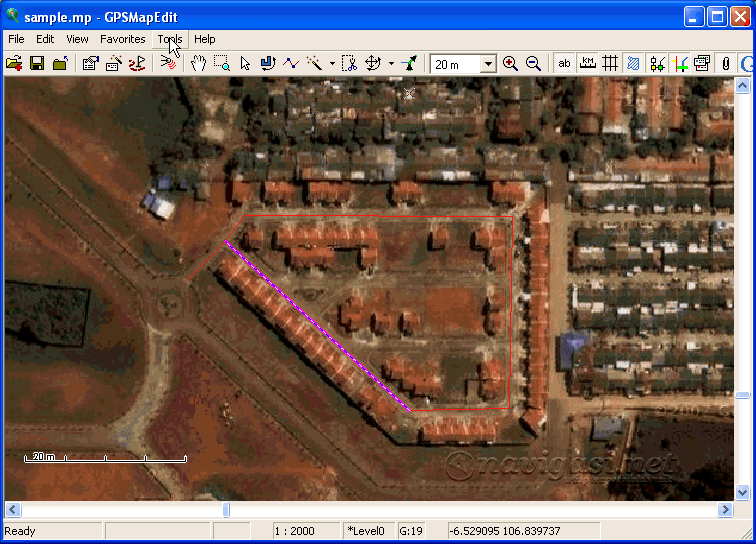

Agar garis jalan terlihat lurus ada baiknya anda menggambar garis dimulai dari awal jalan hingga akhir jalan. Kemudian pada setiap persimpangan yang ada, anda harus menambahkan nodes baru yang nantinya menjadi titik persimpangan dengan jalan lain.
Jadi pada proses pembuatan peta disetiap persimpangan haruslah di buat satu titik baru untuk tiap objek jalan yang melintasinya. Kecuali, objek jalan tersebut merupakan flyover atau underpass
|
|
Buyung Akram,
(GMT) 03:27:35 Rabu, 09 April 2008)
| |

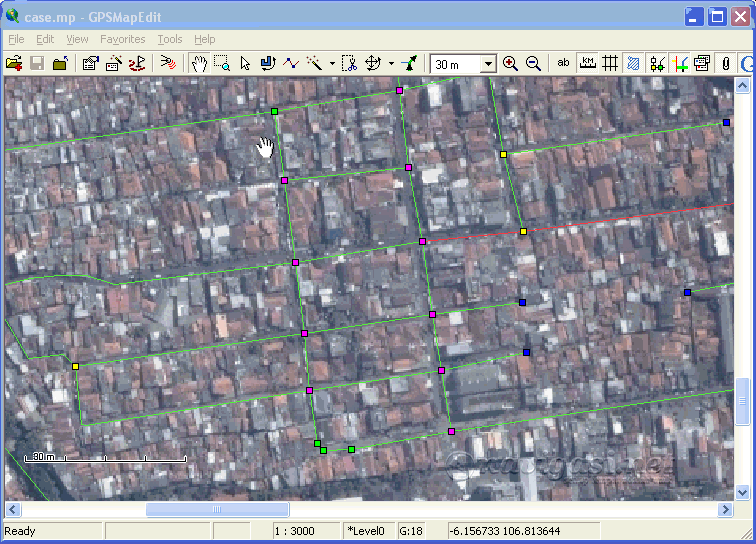

Untuk melakukan pengujian apakah suatu titik persimpangan telah terhubung dengan benar atau belum, anda bisa menggunakan fasilitas "Generate Routing Graph". Dengan menjalankan fitur ini setiap titik akan mempunyai warna yang berbeda-beda dimana seharusnya titik yang terletak pad:
1. Persimpangan (gabungan 2 buah track jalan), berwarna putih.
2. Pertigaan, berwarna kuning.
3. Perempatan, berwarna hijau.
4. Simpang lima, berwarna pink.
Jika anda tidak menemukan warna titik persimpangan seperti yang dijelaskan diatas, maka anda perlu melakukan pergeseran nodes yang bermasalah tersebut sedemikian rupa, sehingga bila fitur Generate Routing Graph dijalankan kembali akan menghasilkan warna yang sesuai.
Sebagai contoh pada gambar berikut, terlihat node pertigaan yang berwarna biru. Oleh karenanya perlu di hubungkan sedemikian rupa sehingga beubha menjadi warna kuning
|
|
mantugaul,
(GMT) 07:12:26 Rabu, 09 April 2008)
| |
pake apa ya kok gambarnya bisa gerak?
|
|
Buyung Akram,
(GMT) 08:51:36 Rabu, 09 April 2008)
| |
Pake GIF animation bos,.. hasil generate Screencam dari semula file extension AVI kemudian di konvert menjadi GIF animation. Softwarenya adalah Camtasia
|
|
sansan,
(GMT) 10:49:00 Kamis, 10 April 2008)
| |
Waduh...makasih banget pak Buyung... ini tutirial yang berharga banget buat saya. Bongkar peta sejak awal ah...biar hasil kerjaan jadi lebih bagus he3x...
|
|
Buyung Akram,
(GMT) 07:19:53 Jumat, 11 April 2008)
| |
Jika anda menemukan kode warna dititik persimpangan yang tidak sesuai dengan yang telah saya jelaskan diatas, maka bisa dipastikan persimpangan tersebut ada yang tidak terkoneksi dengan benar atau malah bertumpuk. Sebagai contoh, jika seharusnya pada sebuah perempatan kode warna pada titik persimpangan tersebut adalah hijau, sedangkan anda menemukan warnanya adalah kuning (kuning=pertigaan) maka bisa dipastikan ada titik yang belum terhubung dengan baik.
Sebaliknya kalau anda malah menemukan titik perempatan tyang berwarna pink. Bisa dipastikan disalah satu jalan yang terhubung di perempatan tersebut merupakan jalan yang bertumpuk. Jadi anda harus menghapusnya agar tidak terjadi data ganda (double)
|
