Forum Pengembangan Peta: MapEdit: 04 Test Routing Graph



Topik: MapEdit: 04 Test Routing Graph
Penulis :  Buyung Akram

(GMT) 08:43:37 Rabu, 09 April 2008
Tanggapan : 4

Dilihat: 2128

Kategori : Pengembangan Peta

Setelah kita mempelajari aturan tentang arah lalu lintas, saat sekarang untuk melakukan pengujian apakah peta dengan arah lalu lintas yang telah kita tentukan tersebut telah bekerja seperti yang diharapkan.

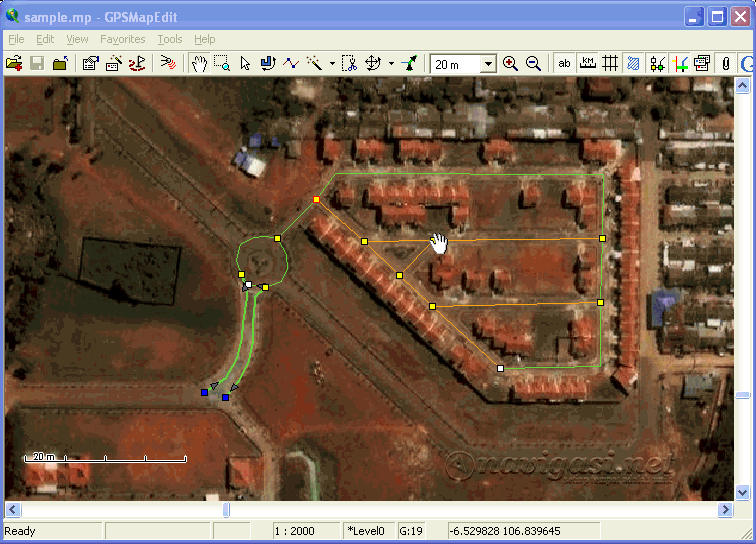

Berikut saya lampirkan kembali aturan yang telah kita buat, dengan kondisi:
1. Titik A merupakan titik persimpangan yang mengandung larangan untuk belok ke kanan (menuju tiik B) dari titik I.
2. Warna hijau dari gambar dibawah merupakan jalur yang terlarang oleh kendaraan jenis bus dan truck, namun memiliki batas ambang kecepatan 35-60Km/jam. Sedangkan jalan pada kompleks perumahan lainnya memiliki amabang batas kecepatan 15-20Km/jam
3. Jalur L ke M merupakan jalur searah, demikian juga dari J ke K
4. Roundabout telah diatur memiliki arah arus lalu lintas searah dengan jarum jam (N-M-I-J)
Untuk mudahnya anda bisa mendownload contoh peta tersebut disini


 Halaman : 1


Tanggapan

Buyung Akram, (GMT) 08:44:07 Rabu, 09 April 2008)

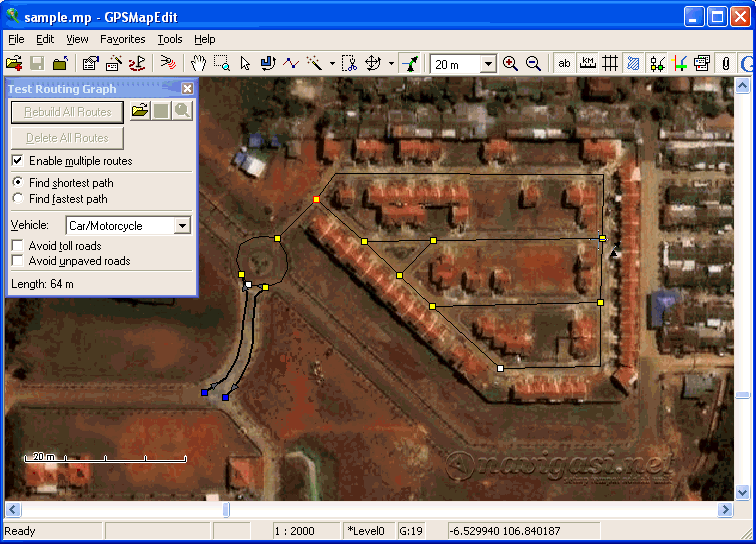

Sekarang mari kita uji routing yang telah kita buat tersebut. Pertama kali kita akan mencoba routing dari titik M menuju titik K. Jika kondisi searah tidak diberlakukan maka aplikasi MapEdit akan mengambil rute: M=>N=>J=K. Namun dikarenakan objek roundabout tersebut memiliki arah lalu lintas searah dengan arah jarum jam, maka rute yang dihasilkan menjadi: M=>I=>J=K

Buyung Akram, (GMT) 08:44:30 Rabu, 09 April 2008)


Kasus kedua,. kita akan mencoba menguji rute dari titik antara I menuju titik E. Normalnya rute yang akan ditempuh adalah: I=>A=>B=>C=>D=>E. Namun dikarenakan pada titik A tidak diperbolehkan belok kanan menuju titik B jika anda berasal dari titik I,maka arah lalu lintas yang dipilih menjadi: I=>A=>G=>H=>E

Buyung Akram, (GMT) 08:44:44 Rabu, 09 April 2008)


Kasus ketiga: Dari titik A menuju titik E, bila kita menggunakan piliha "Fastest Path" maka rute yang dipilih adalah: A=>G=>H=>E (jalur warna merah) dikarenakan rute ini mengijinkan hingga ambang batas kecepatan 35-60Km/jam.
Namun bila kita memilih opsi "Shortest Path", rute yang terjadi adalah: A=>B=>C=>D=>E (jalur warna hijau) dikarenakan jarak tempuhnya lebih dekat

Buyung Akram, (GMT) 08:45:04 Rabu, 09 April 2008)


Kasus keempat: Sekarang kita mencoba rute dari titik G menuju H. Karena kita menggunakan kendaraan mobil pribadi maka rute yang dihasilkan adalah langsung yakni dari G ke H (jalur warna merah).
Akan tetapi jika anda memilih sedang berkendara dengan Bus, maka rute yang dipilih adalah G=>F=>C=>D=>H (jalur warna hijau) dikarenakan jalur G ke H dilarang dilalui oleh Bus
