Forum Perangkat GPS: [TIPS] Memasang peta di unit GPS Garmin atau GMXT



Topik: [TIPS] Memasang peta di unit GPS Garmin atau GMXT
Penulis :  bsuroyo

(GMT) 17:07:06 Kamis, 10 September 2009
Tanggapan : 50

Dilihat: 17278

Kategori : Perangkat GPS

Melihat banyaknya pertanyaan berkaitan dengan pemasangan/instalasi peta di GPS Garmin, saya coba membuat panduan singkatnya. Semoga membantu...
===

Instalasi peta untuk GPS Garmin bisa menggunakan aplikasi Garmin MapSource atau melakukan pengkopian file peta secara langsung ke direktori /GARMIN di memory internal atau memory eksternal GPS unit.
Bila instalasi dilakukan melalui Mapsource bisa memilih daerah/area tertentu saja sesuka kita (biasanya untuk menghemat space/memory). Kalau mengcopy kita tidak bisa memilih lagi isi petanya (pasrah saja...

Melalui Mapsource bisa diarahkan untuk memasang petanya ke unit GPS (dalam keadaan unit GPS terkoneksi ke komputer), atau ke removable device (misalnya SD/CF card). Instalasi peta melalui mapsource, file peta akan SELALU diberi nama GMAPSUPP.IMG dan akan menimpa/menghapus file GMAPSUPP.IMG yang ada sebelumnya. Kalau mengcopy kita bisa sekaligus merename file peta menjadi GMAPPROM, GMAPOEM, GMAPSUPP, GMAPSUPP2, atau nama2 peta standar Garmin lainnya sesuai keperluan.

Standar GPS Garmin bila diarea yang sama ada beberapa layer peta aktif (non transparent layer) maka GPS Garmin akan menampilkan peta berdasarkan prioritas sbb:
1. City Navigator/MapGuide
2. City Select
3. MetroGuide
4. Topo map
5. Roads and Recreation
6. Peta lainnya
Karena itu bila misalnya peta CN Indonesia dan Navnet dipasang dan diaktifkan bersamaan, peta CN akan menimpa/menutupi peta Navnet untuk cakupan area yang sama.

Peta berbayar dari Garmin (City Navigator, City Select, Topo, dan Bluechart) hampir selalu dilock dan hanya bisa digunakan di GPS Garmin bila tersedia file 'unlock' yang sesuai. Peta beberapa komunitas (Navnet, Malsing) umumnya tidak dilock dan bisa langsung dipakai di GPS Garmin.


 Halaman : 1 2 3


Tanggapan

bsuroyo, (GMT) 17:10:43 Kamis, 10 September 2009)


Prinsip dasarnya adalah file peta harus selalu diletakkan di direktory /GARMIN baik di memory internal maupun memory eksternal, dan harus menggunakan nama file sesuai standar Garmin sbb:

Di Nuvi series bisa dipasang maksimum 6 peta dengan nama file berikut:
Memory internal unit:
- peta 1: GMAPBMAP.IMG (base map)
- peta 2: GMAPOEM.IMG (OEM detail map)
- peta 3: GMAPPROM.IMG (pre-programmed detail map)
- peta 4: GMAPPROM1.IMG (pre-programmed 1 detail map)
- peta 5: GMAPSUPP.IMG (supplement detail map)
Memory eksternal/SD Card:
- peta 6: GMAPSUPP.IMG (supplement detail map eksternal)

Di Garmin handheld series rilis baru dengan internal memory (Colorado/Oregon) bisa menggunakan maksimum 3 peta berikut:
Memory internal unit handheld:
- peta 1: GMAPBMAP.IMG (base map)
- peta 2: GMAPSUPP.IMG (supplement detail map)
Di eksternal memory handheld:
- peta 3: GMAPSUPP.IMG (supplement detail map eksternal)

Untuk Garmin handheld series sebelumnya (60, 76, dan Legend/Vista series) hanya dikenal file GMAPSUPP.IMG di memory internal maupun eksternal (bila handheldnya mensupport penggunaan eksternal memory).

Garmin Mobile XT:
GMXT bisa dipasang untuk smartphone/PPC dengan OS Windows Mobile, Symbian, atau Palm menggunakan peta secara 'offline'. Untuk bisa dipakai GMXT harus di'unlock' dengan salahsatu dari 2 metoda berikut:
1. menggunakan GPS Garmin (misalnya 10x), atau
2. menggunakan peta Garmin City Navigator/CN
Seandainya ingin menggunakan GMXT dengan GPS internal di unit smartphone, berarti harus menggunakan peta CN untuk mekanisme unlock software GMXTnya.
Memory eksternal/SD Card:
- peta 1: GMAPBMAP.IMG (base map)
- peta 2: GMAPPROM.IMG (pre-programmed detail map)
- peta 3: GMAPSUPP.IMG (supplement detail map)
- peta 4: GMAPSUP2.IMG (supplement detail map 2 eksternal)

* Beberapa seri Nuvi 710 mengalami hang bila dipasang peta tambahan di memory internal - direkomendasikan untuk memasang peta tambahan di memory eksternal saja untuk amannya.
** Seluruh informasi diatas bisa dicari tambahan detailnya dengan bantuan om Google...

wawingbs, (GMT) 17:35:42 Kamis, 10 September 2009)


semoga penjelasan oleh pak bsuroyo dapat menjawab pertanyaan2 rekan2 yang baru saja bergabung di navigasi.net

Stefendy, (GMT) 00:05:53 Jumat, 11 September 2009)


Manthap pak Bambang, jika kedepannya masih ada pertanyaan yang menyangkut pemasangan peta ke device, berarti orangnya tidak mengguakan fasilitas cari terlebih dahulu

salam navigasi

bsuroyo, (GMT) 03:43:45 Jumat, 11 September 2009)


Instalasi peta Navnet.

Persyaratan: mengerti cara melakukan pengkopian file (copy, paste), rename file, dan membuat direktory baru (file -> New -> Folder) dikomputer. Tidak akan dibahas memasang peta menggunakan aplikasi Garmin MapSource (karena kalau anda sudah menggunakan MapSource hampir pasti tidak perlu bantuan lagi untuk melakukan proses instalasi/pemasangan peta).

1. Tentu saja anda mesti dowload peta Navnet terlebih dahulu. Silakan masuk ke Menu -> Peta -> Download disitus ini.
2. Jika diperlukan, jalankan program Winzip atau Winrar untuk membuat file [Navigasi.Net]Free Indonesia Map Vxxx.exe terlebih dahulu.
3. Jalankan program/file [Navigasi.Net]Free Indonesia Map Vxxx.exe, ikuti instruksi untuk membuat file peta Navnet GMAPSUPP.IMG
4. Koneksikan GPS unit anda (atau card reader untuk instalasi ke memory eksternal SD/CF card). Bila belum ada, buat directory /GARMIN di SD/CF card. Bila memory internal GPS unit anda masih mencukupi, bisa dilakukan instalasi peta di memory internal (lihat *) - kalau tidak, gunakan memory eksternal CF/SD/Micro SD card.
5. Untuk pemasangan di memory internal, lihat file peta apa saja yang sudah terpasang. Rename file peta Navnet GMSPSUPP.IMG dengan nama lainnya sesuai standar Garmin yang bisa dipakai di unit GPSnya.
6. Kopikan file peta Navnet tersebut ke direktory /GARMIN di memory internal, atau CF/SD/Micro SD card. Peta Navnet sudah bisa dipakai.
7. Terakhir, kirimkan donasi semampu dan serela anda...

Untuk melihat apakah peta Navnet sudah terpasang dengan baik, lakukan hal berikut ini:

Garmin Nuvi atau handheld series:
Tools/Setup -> Map -> Mapinfo/Mapsource -> centang peta yang akan diaktifkan.

GMXT:
Menu -> Tools -> Manage My Data -> Map Sets -> MapSource -> centang peta yang akan diaktifkan.

Semoga membantu rekan2 yang baru akan memasang peta Navnet atau peta tambahan lainnya.

* Beberapa seri Nuvi 710 mengalami hang bila dipasang peta tambahan di memory internal - direkomendasikan untuk memasang peta tambahan di memory eksternal saja untuk amannya.
** Bila peta CN Indonesia dan Navnet dipasang dan diaktifkan bersamaan, peta CN Indonesia akan menimpa/menutupi peta Navnet untuk cakupan area yang sama (jawa, bali, dan/atau sumatera). Untuk menggunakan peta Navnet bila GPS anda sudah terpasang peta CN, non-aktifkan peta CN dengan menghilangkan tanda centang untuk peta CN Indonesia mengikuti langkah/instruksi diatas.

yp nugro, (GMT) 06:01:54 Jumat, 11 September 2009)


bagus juga kalau penjelasan pak bsuroyo dimasukkan ke "artikel" dari pada di forum, takutnya kalau di forum, setelah ketumpuk dengan forum baru jadi susah nyarinya (bagi yang males nyari he..he...)

Buyung Akram, (GMT) 06:36:14 Jumat, 11 September 2009)


Bos Bsuroyo bisa ditambahin foto-foto terkait or screencapture dari GPS device yang terinstall peta CN dan navnet ga ?
Saya ga punya dan ga pernah pakai peta CN soalnya

bsuroyo, (GMT) 09:33:57 Jumat, 11 September 2009)


Baik pak Buyung, saya coba buat dan upload screenshotnya sebelum tarawih malam ini.
@ pak YP Nugro, betul juga pak - mungkin lebih baik dimasukkan ke bagian artikel (tapi sepertinya gak ada akses untuk membuat artikel baru ya, atau pak Buyung bisa membantu memindahkan)? Thanks,,, Bambang.

Buyung Akram, (GMT) 10:01:33 Jumat, 11 September 2009)


Saya nanati akan coba pindahkan dalam bentuk artikel, oleh karenanya diperlukan screenchot yang bisa menambah memperjelas keterangan bapak

wahyust1, (GMT) 13:21:57 Jumat, 11 September 2009)


Mungkin ini bisa sedikit membantu.
Diambil dari menu Nuvi255w


Sub-menu Tools, tinggal pilih Settings

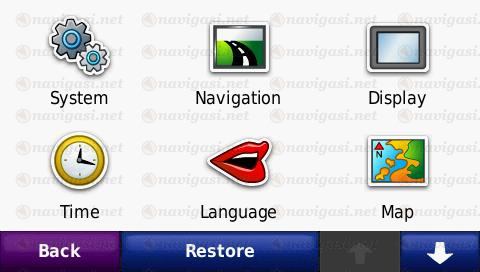

Sub-menu Settings, pilih Maps

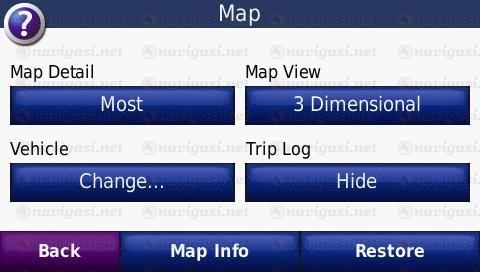

Sub-menu Map, pilih MapInfo pada bagian bawah

wahyust1, (GMT) 13:23:51 Jumat, 11 September 2009)


Dan dari pilihan Map Info akan muncul list peta berikut namanya, tinggal pilih saja.


List peta pada Nuvi

bsuroyo, (GMT) 14:04:42 Jumat, 11 September 2009)


Thanks gambar tambahannya pak wsetiawan, berikut ini sesuai permintaan pak Buyung sebelumnya.

bsuroyo, (GMT) 14:20:06 Jumat, 11 September 2009)


Thanks gambar tambahannya pak wsetiawan, berikut ini sesuai permintaan pak Buyung sebelumnya.


Menu utama Nuvi 610

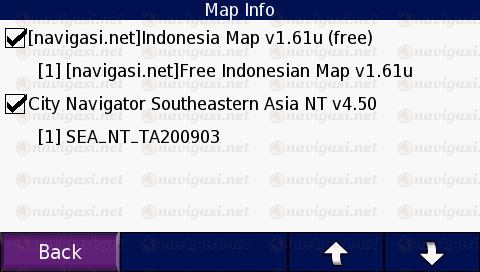

Setting kedua peta (CN SEA dan Navnet) diaktifkan bersamaan

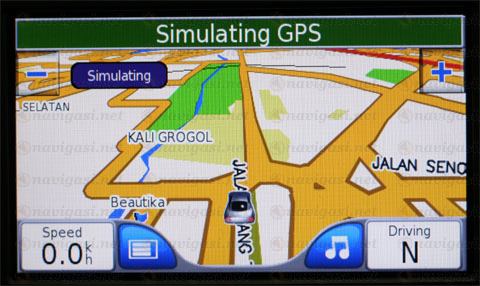

Peta CN mendapat prioritas dan menimpa peta Navnet

bsuroyo, (GMT) 14:30:49 Jumat, 11 September 2009)



bsuroyo, (GMT) 15:33:56 Jumat, 11 September 2009)

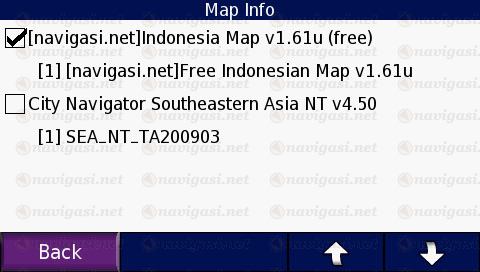

Setting peta CN SEA dinon-diaktifkan

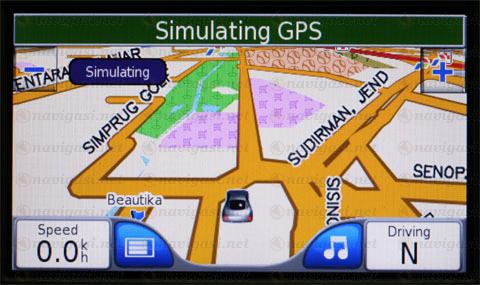

Peta Navnet akan muncul menggantikan peta CN.

robby_too, (GMT) 03:29:15 Minggu, 13 September 2009)


Penjelasan yang sangat berguna,
Sebaiknya sekalian dimasukkan ke dalam bagian FAQ
Terima kasih.

Buyung Akram, (GMT) 12:32:59 Selasa, 15 September 2009)


Belum sempat pindahin jadi artikel nih

wongndeso, (GMT) 13:26:52 Rabu, 16 September 2009)


mantaff .... penjelasannya ...

bsuroyo, (GMT) 13:23:06 Kamis, 17 September 2009)


Ada beberapa rekan yang menginformasikan kalau untuk Garmin Mobile XT/GMXT sebetulnya tidak perlu menggunakan peta CN untuk proses unlocknya - yang penting tersedia file unlock (sw.unl) yang sesuai.
Belum sempat saya test sendiri, tetapi jika betul maka GMXT tetap bisa digunakan dengan menggunakan peta non-CN (saja). Silakan dicoba...

bsuroyo, (GMT) 18:12:06 Selasa, 03 November 2009)


Sudah test di GMXT yang terpasang (versi 4.00.40 untuk WM). Bila menggunakan BT GPS Garmin 10x lancar menggunakan peta apapun, termasuk peta non CN. Bila menggunakan BT GPS non Garmin (Holux M1000 atau iBlue 747+) harus menggunakan peta CN.
