Forum Perangkat GPS: [TIPS] Memasang peta di unit GPS Garmin atau GMXT



Topik: [TIPS] Memasang peta di unit GPS Garmin atau GMXT
Penulis :  bsuroyo

(GMT) 17:07:06 Kamis, 10 September 2009
Tanggapan : 50

Dilihat: 17277

Kategori : Perangkat GPS

Melihat banyaknya pertanyaan berkaitan dengan pemasangan/instalasi peta di GPS Garmin, saya coba membuat panduan singkatnya. Semoga membantu...
===

Instalasi peta untuk GPS Garmin bisa menggunakan aplikasi Garmin MapSource atau melakukan pengkopian file peta secara langsung ke direktori /GARMIN di memory internal atau memory eksternal GPS unit.
Bila instalasi dilakukan melalui Mapsource bisa memilih daerah/area tertentu saja sesuka kita (biasanya untuk menghemat space/memory). Kalau mengcopy kita tidak bisa memilih lagi isi petanya (pasrah saja...

Melalui Mapsource bisa diarahkan untuk memasang petanya ke unit GPS (dalam keadaan unit GPS terkoneksi ke komputer), atau ke removable device (misalnya SD/CF card). Instalasi peta melalui mapsource, file peta akan SELALU diberi nama GMAPSUPP.IMG dan akan menimpa/menghapus file GMAPSUPP.IMG yang ada sebelumnya. Kalau mengcopy kita bisa sekaligus merename file peta menjadi GMAPPROM, GMAPOEM, GMAPSUPP, GMAPSUPP2, atau nama2 peta standar Garmin lainnya sesuai keperluan.

Standar GPS Garmin bila diarea yang sama ada beberapa layer peta aktif (non transparent layer) maka GPS Garmin akan menampilkan peta berdasarkan prioritas sbb:
1. City Navigator/MapGuide
2. City Select
3. MetroGuide
4. Topo map
5. Roads and Recreation
6. Peta lainnya
Karena itu bila misalnya peta CN Indonesia dan Navnet dipasang dan diaktifkan bersamaan, peta CN akan menimpa/menutupi peta Navnet untuk cakupan area yang sama.

Peta berbayar dari Garmin (City Navigator, City Select, Topo, dan Bluechart) hampir selalu dilock dan hanya bisa digunakan di GPS Garmin bila tersedia file 'unlock' yang sesuai. Peta beberapa komunitas (Navnet, Malsing) umumnya tidak dilock dan bisa langsung dipakai di GPS Garmin.


 Halaman :  1 2 3


Tanggapan

Buyung Akram, (GMT) 21:22:18 Selasa, 03 November 2009)


Masa peta navnet ga bisa Bukankah sebenarnya ini kasus yang sama dengan Nokia yang menggunakan internal GPS (equal to GPS non Garmin) tapi bisa-bisa aja tuh pakai peta navnet Atau udah coba dengan peta navnet + SW.UNL mau ga untuk GPS blue tooth non Garmin + Garmin XT ?

bsuroyo, (GMT) 07:31:49 Rabu, 04 November 2009)


Sudah dicoba pak Buyung, dan tetap tidak bisa. Setup seperti ini: smartphone Dopod 720c/HP Ipaq 110, dipasang GMXT for Windows Mobile v4.00.40.

Konfigurasi 1: pakai SW.UNL + peta Navnet
1.1 menggunakan Garmin 10x GPS, GMXT jalan normal
1.2 menggunakan non Garmin GPS, GMXT tidak jalan (selalu searching GPS device).

Konfigurasi 2: pakai SW.UNL + peta CN (+ UNL file yang sesuai)
2.1 menggunakan Garmin 10x GPS, GMXT jalan normal
2.2 menggunakan non Garmin GPS, GMXT jalan normal

Coba nanti kalau sempat saya test lagi menggunakan Nokia E71 istri, dan update hasilnya kemudian...

arieonline, (GMT) 07:48:04 Rabu, 04 November 2009)


^
pake Nokia E51 + GPS non Garmin + sw.unl, Peta Navnet, GMXT normal

RejoDani, (GMT) 09:11:42 Rabu, 04 November 2009)


sama ama bung arieonline, saya pake nokia 5800 dngn internal gps + sw.unl, peta navnet, GMXT normal. trus coba pake blutut non garmin di pair dengan nokia 5800 juga ndak ada masalah. masalah barangkali dari setting com port nya karena ditunjukkan adanya searching GPS device. coba pak disret ulang com portnya semoga bisa..

tepe holic, (GMT) 08:13:19 Jumat, 12 Maret 2010)


gan..

saya sudah berhasil menginstall map nya tapi kenapa tampilan peta yang keluar bukan peta jakarta..

saya coba masuk ke
Menu -> Tools -> Manage My Data -> Map Sets -> MapSource -> centang peta yang akan diaktifkan. tapi tidak ada tempat untuk mencentang, padahal peta yang saya masukan itu ada..

mohon bantuannya gan...

LatLon, (GMT) 11:25:19 Jumat, 12 Maret 2010)


Oom Bsuroyo & Oom Buyung, mohon ijin menambahkan (supaya artikelnya cepat jadi)

Pemasangan peta NavNet telah diuraikan panjang lebar & jelas di atas, kini saya ingin berbagi tip untuk pemasangan multi peta kedalam GMXT (dalam contoh ini digunakan Nokia 5800XM)

Info spesifikasi :
1. MapSource ver 6.13.7
2. GMXT ver 5.00.60 s60.9
3. Nokia 5800XM ver V 40.0.005

Peta yang akan dipasang sebagai contoh adalah :
1. City Navigator Indonesia NT v5.01
2. BlueChart Pacific v9.5
3. Malfreemaps 100208
4. [Navigasi.net]Indonesia Map v1.70 NT (free)

Seperti uraian diatas bahwa GMXT dapat menerima 4 file *.img yaitu GMAPBMAP.IMG, GMAPPROM.IMG,GMAPSUPP.IMG dan GMAPSUP2.IMG, maka dalam contoh ini saya akan memasukan ke empat peta di atas menjadi dua *.img menggunakan software MapSource yaitu:
1. GMAPSUPP.IMG
2. GMAPSUP2.IMG
Bisa juga GMAPSUP2.IMG diganti menjadi GMAPPROM.IMG.

Hasil akhirnya GMAPSUPP.IMG nanti akan berisi Malfreemaps 100208 & [Navigasi.net]Indonesia Map v1.70 NT (free)

Sedangkan GMAPSUP2.IMG akan terdiri dari City Navigator Indonesia NT v5.01 & BlueChart Pacific v9.5. Alasan pembagian ini berdasarkan prioritas Garmin seperti diuraikan Oom Bsuroyo di atas sehingga diharapkan peta NavNet akan tetap menjadi prioritas pada GMXT kita. Dan lagi pemilihan ini juga disebabkan antara peta NavNet dan Malfreemap tidak berada dalam satu wilayah (bertumpuk) sehingga tidak mengurangi tampilan peta nantinya. Sedangkan CNI dan BlueChart meskipun bentuk petanya saling bertumpuk, namun setelah diamati tidak saling mempengaruhi keduanya.

===========================================================

Langkah pertama adalah memasukan peta City Navigator Indonesia NT v5.01 & BlueChart Pacific v9.5 melalui MapSource karena setiap peta yang diinstal oleh MapSource akan dihasilkan single GMAPSUPP.IMG. Setelah berhasil, segera renamed menjadi GMAPSUP2.IMG agar saat kita meng-instal 2 peta selanjut tidak akan over written.

Pilih nama peta yang akan diinstall pada MapSource lalu pilih bagian-bagian peta yang diinginkan untuk dipasang (dengan demikian kita bisa mendapatkan peta yang diinginkan saja terutama jika GMXT kita memorynya sangat terbatas).

Lakukan hal yang sama untuk 2 peta selanjutnya yaitu Malfreemaps 100208 & [Navigasi.net]Indonesia Map v1.70 NT (free). Dalam contoh ini saya lebih tidak memilih untuk memasukan semua peta Topography.

Khusus untuk peta NavNet, gunakan zoom 700km agar semua layer peta (SimpleTopo, Basemap & Streetmap) dapat dipilih/diseleksi.

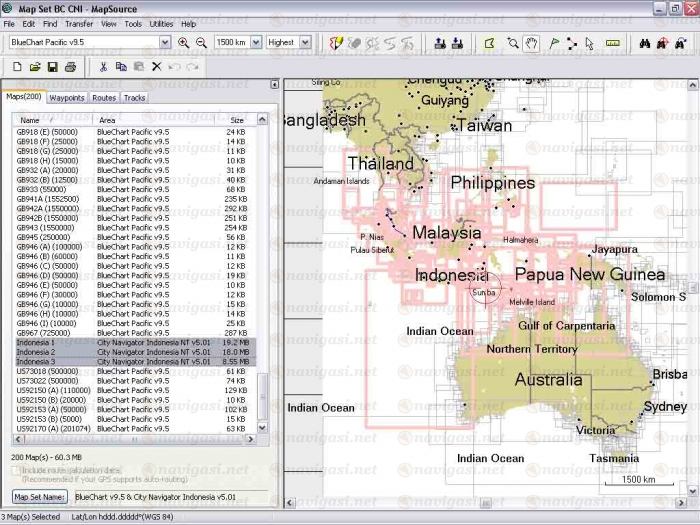

Pemilihan & Penggabungan Peta BlueChart Pacific v9.5 & City Navigator Indonesia NT v5.01

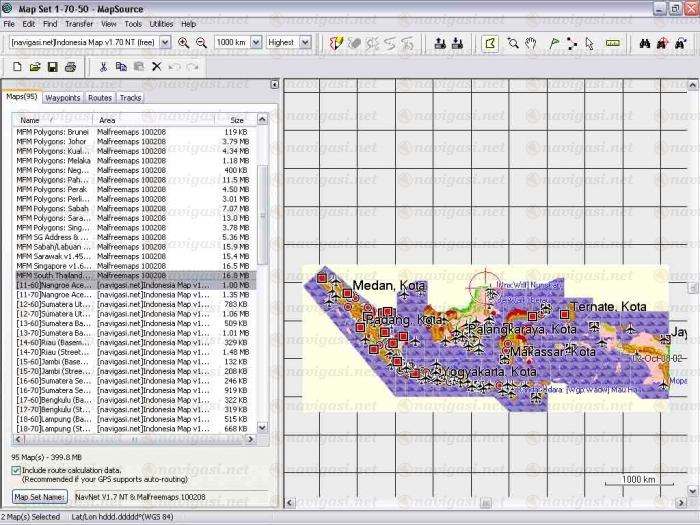

Pemilihan & Penggabungan Malfreemaps 100208 & [Navigasi.net]Indonesia Map v1.70 NT (free)

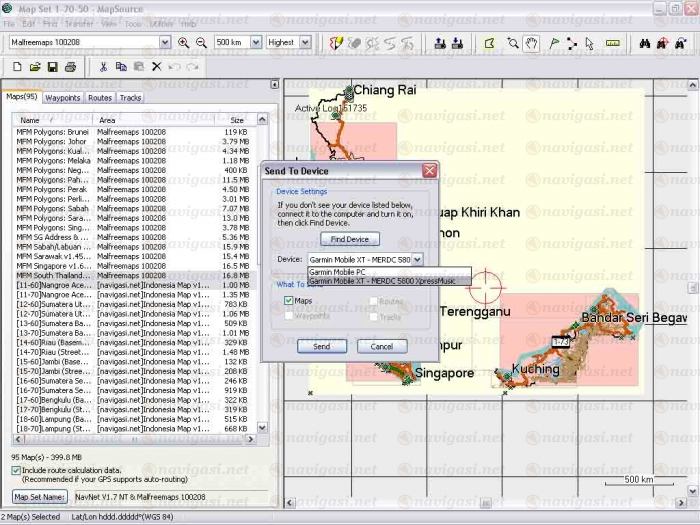

Upload Peta Untuk Mendapatkan GMAPSUP2.IMG dan GMAPSUPP.IMG

LatLon, (GMT) 11:32:17 Jumat, 12 Maret 2010)


Nah setelah berhasil diinstal, maka pada GMXT Nokia 5800XM, folder Garminnya akan seperti pada Gambar 1.

Jika dibuka oleh PC akan tampak size file-filenya seperti pada Gambar 2.


Gambar 1.

Gambar 2.

LatLon, (GMT) 11:37:07 Jumat, 12 Maret 2010)


Dan akhirnya tampilan pada GMXT : Setting => Manage My Data => Map Sets akan seperti tampak pada Gambar 3.

Sekali lagi kita pilih "MapSource", maka akan muncul 4 jenis peta seperti pada Gambar 4.


Gambar 3.

Gambar 4.

LatLon, (GMT) 11:45:53 Jumat, 12 Maret 2010)


Sekarang, dengan mencentang hanya satu jenis peta saja akan didapat tampilan sbb:

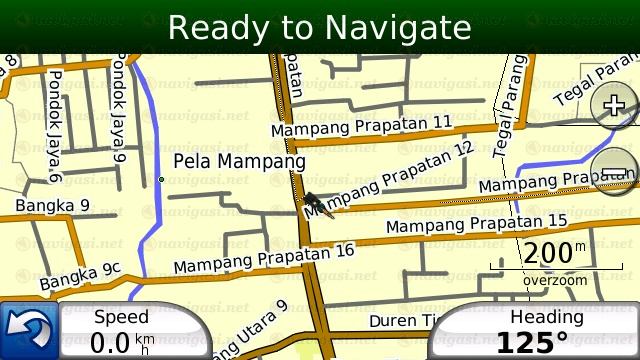

Tampilan Peta [navigasi.net]Indonesia Map v1.70 NT (free)

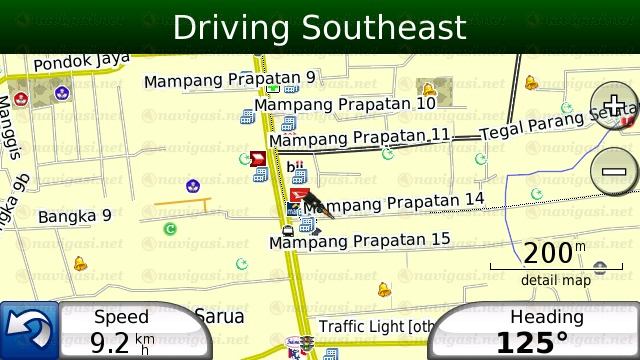

Tampilan Peta City Navigator Indonesia NT v5.01

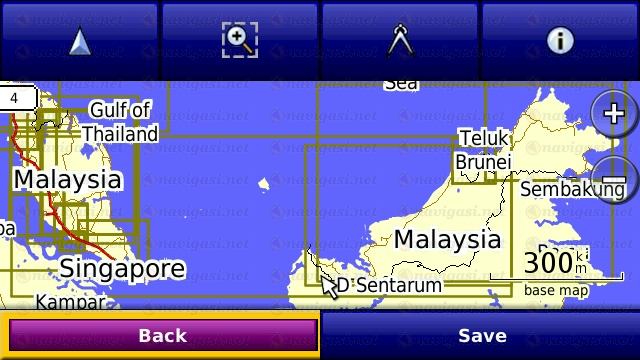

Tampilan Peta BlueChart Pacific v9.5 (di zoom out untuk menampilkan laut)

LatLon, (GMT) 11:48:42 Jumat, 12 Maret 2010)

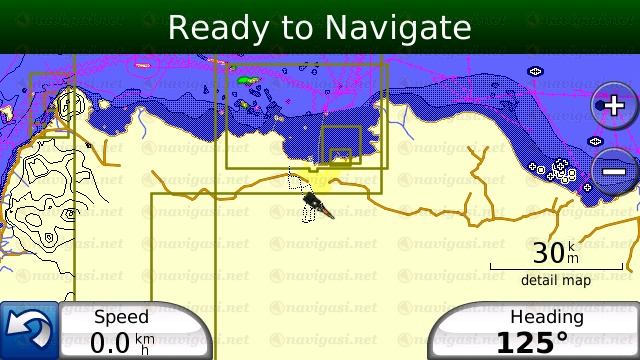

Tampilan Peta Malfreemaps 100208 (Pointer digeser)

tepe holic, (GMT) 06:10:02 Senin, 15 Maret 2010)


hiks...

please HELP...

garmin XT gw ngga bisa jalan nech bos.. gw uda coba masuk ke manage map, tapi di bagian map set, ngga ada icon buat masuk ke map source segala juga.. saat ini peta di garmin XT yang gw instal di i780 gw nunjukinnya area gw ini di USA (yang artinya satelitnya kaga bisa nangkap lokasi gw)..

please guide donk..

4honks, (GMT) 06:56:46 Senin, 15 Maret 2010)


@tepe holic
Mapsource itu program yg harus anda install di pc bukan di samsung i780 anda dan peta v 1.70 yg anda donwload install ke mapsource di pc, setelah anda pilih petanya baru anda send to device (i780)......*ke memory card*

ini ada Link:Mapsource:

http://mantugaul.wordpress.com/2008/11/26/instal-mapsource-meski-tanpa-cd-original/

++++++

cara memindah via mapsource ada di link berikut: http://www.navigasi.net/goart.php?a=gpmapsrc

tepe holic, (GMT) 07:21:54 Senin, 15 Maret 2010)


maksudnya tu map source yang ini loh om..
Setting => Manage My Data => Map Sets

sehingga ngga bisa mencentang-centang peta.

intinya saat program garmin di i780 nya saya jalankan,

trus coba masuk ke view map, ech tampilan lokasinya itu di USA, trus di bagian atas ada bacaan "Searching ofr GPS device"..

apa ini berarti program garmin di i780 ngga bisa berdiri sendiri yach?? tetep harus ada external gps yang di connect ke i780????


map source icon

ndip, (GMT) 08:37:13 Senin, 15 Maret 2010)


@tepe holic,
Icon MapSource nya mesti di-klik. Baru nanti keluar tampilan utk centang-mencentang peta.
Tapi kalo cuma satu peta yg tersedia, ndak muncul tampilan centang-mencentang.

tepe holic, (GMT) 08:51:16 Senin, 15 Maret 2010)


masalahnya icon mapsource ini ngga ada... saya uda coba akalin pake 2 map : gmapsupp.img dan gmapsup2.img tapi tetep ngga keluar juga icon mapsourcenya

aku uda coba install ulang pake link yang dikasih bro 4honk, tapi hasil tetep sama juga..

ada yang tau salah dimana?? kalo yang gw liat sich masalahnya ini garmin yang gw install ngga ngedetect satelitnya..

please help

LatLon, (GMT) 10:18:11 Senin, 15 Maret 2010)


Seperti Oom Ndip tulis, "Tapi kalo cuma satu peta yg tersedia, ndak muncul tampilan centang-mencentang."

Nah berikut screen shot jika hanya 1 peta saja yang terinstall pada GMXT.

Maksud utama dari uraian saya di atas adalah bahwa kita bisa memasang lebih dari 1 peta pada single file GMAPSUPP.IMG.

Kasus Oom Tepe holic ini sepertinya belum pernah locked dengan satelit sehingga masih menampilkan lokasi di Amerika. (Biasanya punya saya menampilkan lokasi Garmin Europe).

Untuk membuktikan peta NavNet Oom Tepe holic sudah terinstall, bisa dilakukan dengan zoom out maksimum (1000km atau lebih), lalu geser ke wilayah indonesia dan zoom in pada wilayah Jawa/Jakarta. Maka akan tampak peta NavNet berikut icon-iconnya yg colorful.

Jika GPSnya memang belum pernah locked satelit, sepertinya masih ada masalah dengan file sw.unl.

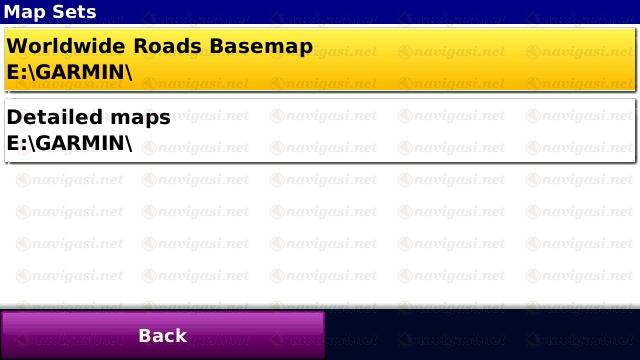

Tombol "MapSource" Tidak ada (Bandingkan dengan Gambar 3.)

Tampilan Folder Garmin (Bandingkan dengan Gambar 1.)

LatLon, (GMT) 10:47:48 Senin, 15 Maret 2010)


Oom Tepe holic,
Untuk menguji Internal GPS Receiver GMXT, Pada halaman muka pilih (klik) "gambar bar" antara Bar sinyal GSM dan tulisan Mobile XT pada kiri atas.

Lalu pilih (GPS Info) pada button yang ditengah bawah.

Maka kualitas sinyal akan tampak pada gambar terakhir. Semakin banyak dan tinggi intensitas sinyal maka semakin baik perhitungan lokasinya.


Halaman Muka GMXT

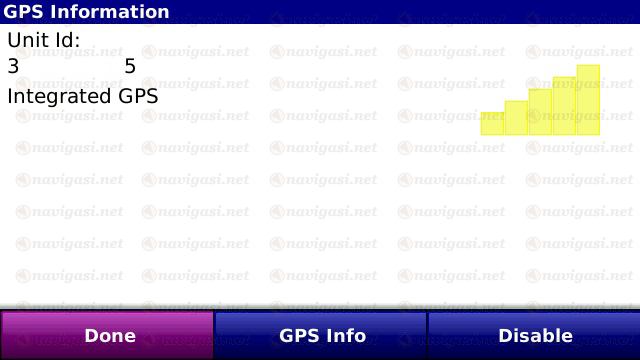

Halaman GPS Information (ID GPS disamarkan). Pilih "Info" Tab.

GPS Locked pada Sinyal Satelit pada Mode "3D GPS Location"

LatLon, (GMT) 10:59:58 Senin, 15 Maret 2010)


Jika tampilan seperti gambar di bawah ini yang terjadi dan GPS anda sudah dapat melihat langit seluas-luasnya (posisi GPS diam tidak bergerak) dalam waktu lama (10 menit), maka dapat disimpulkan GMXTnya belum terhubung sempurAna dengan GPS Receivernya (Integrated, A-GPS atau Bluetooth).

Penyebabnya banyak, namun solusinya bertebaran di Navigasi.Net ini.


tepe holic, (GMT) 02:52:17 Selasa, 16 Maret 2010)


@ bro Latlon
itu dia... masalah GPS info di aku itu infonya seperti gambar di atas ini.. "acquiring sattelite" terus...

cari info penyebab2nya & solusinya dibagian mana yach??? linknya donk

LatLon, (GMT) 04:14:34 Selasa, 16 Maret 2010)


Sebelum pada kesimpulan bahwa GPS Receiver Internalnya rusak, saya menduga ada yang belum sempurna dalam prosesi/ritual unlocking GMXTnya (ie. sw.unl).

Untuk menguji Internal GPS Receiver, bisa dilakukan dengan prosedur sbb : (Kembali contoh ini menggunakan GMXT pada Nokia 5800XM, mohon dicari padanannya pada ponsel masing-masing).

Langkah pertama, buka menu utama.

Buka Menu Applikasi.

Kemudian buka "Location"


Menu Utama

Menu "Applikasi:

Menu "Positioning"
